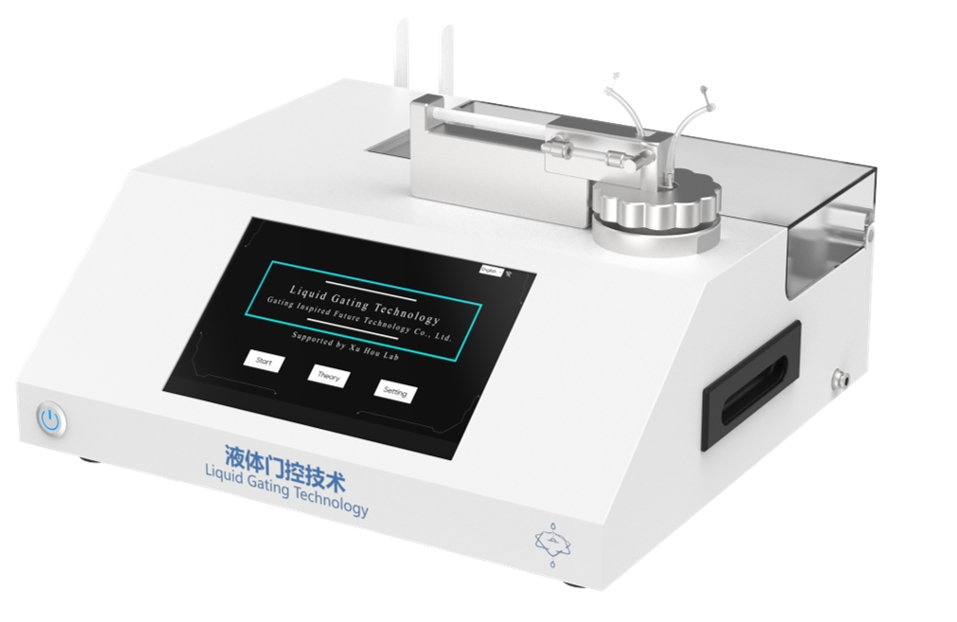

多角度呈现主机外观、测试模块与拓展连接方式。
| 重量 | 22.1 kg | 压力范围 （精度） |
0~1 kPa(0.2% FS)
0~100 kPa(0.2% FS)
0~500 kPa(0.25% FS)
|
| 尺寸 (L*W*H) |
490 mm × 450 mm × 211 mm | ||
| 外接接口 | USB 3.0、Type-C 3.0、RS-232 | 采样频率 | 1-10 Hz（可调） |
| 存储 | 64 GB | 操作系统 | Ubuntu 20.04 |
| 运行内存 | 8 GB | 语言 | 中文、英文 |
| 电源 | DC 24 V | ||
| 重量 | 15.6 kg | 压力范围 （精度） |
0~1 kPa(0.2% FS)
0~100 kPa(0.2% FS)
|
| 尺寸 (L*W*H) |
440 mm × 400 mm × 200 mm | ||
| 外接接口 | USB 3.0、Type-C 3.0、RS-232 | 采样频率 | 1-10 Hz（可调） |
| 存储容量 | 64 GB | 软件系统 | 液体门控压力阈值仪软件系统 V2.0 |
| 运行内存 | 8 GB | 操作系统 | Ubuntu 20.04 |
| 电源 | DC 12 V | 语言 | 中文、英文 |

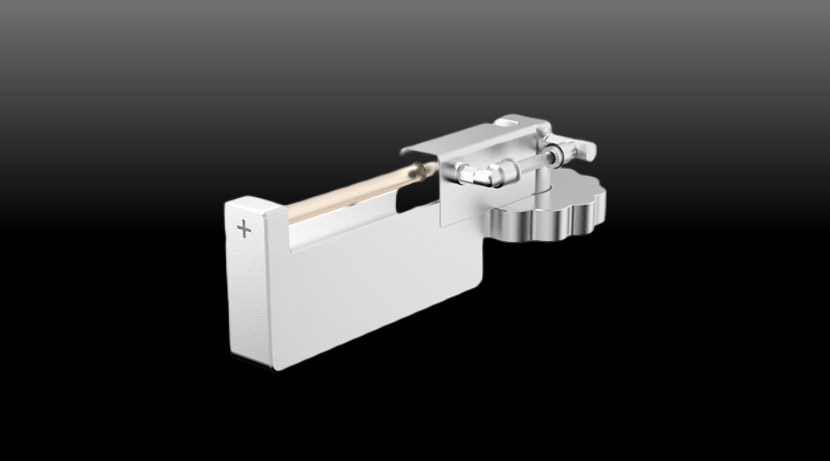

该模块创新性地将液体门控智能测试分析仪所采集的压力信号转化为直观的可视化位移信号，通过驱动标注物小球的运动实现对压力变化的实时响应，操作直观且无需外部能量输入，特别适合教学演示和科学普及场景。该模块支持快速拆装与清洁，可与仪器配套软件联动，实现从信号采集到视觉反馈的全过程智能控制，提升实验互动性与展示效果。
此外，该模块在科研检测中也具有广泛应用潜力，如用于水体中目标离子的检测、生物药物分子的识别等复杂体系，作为一类便携式、无电化、适用于现场检测的传感平台，拓展了仪器在前沿研究和工业检测领域的综合应用价值。
| 重量 | 0.6 kg | ||
| 材质 | 铝合金外壳 | ||
| 本模块可实现气体释放的可视化，内置玻璃转子最高流速可达2.5 mL/min | |||
